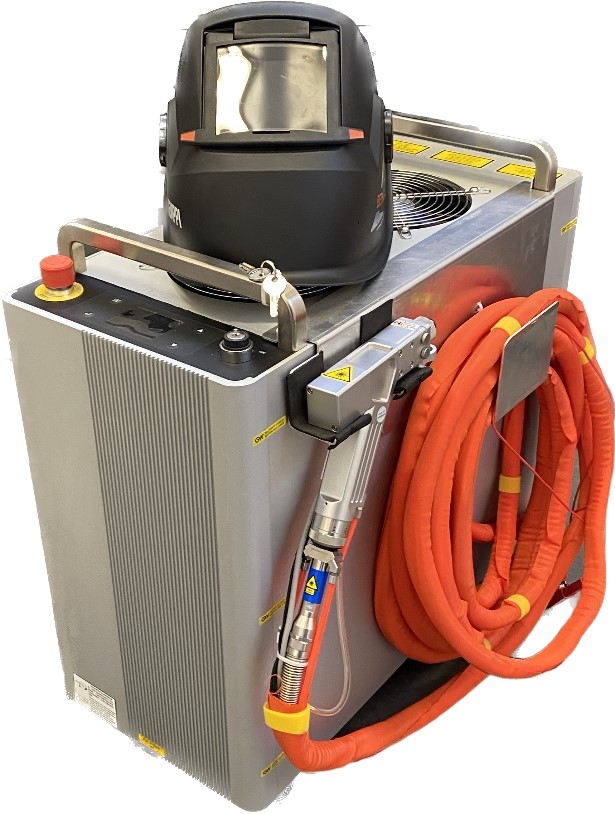

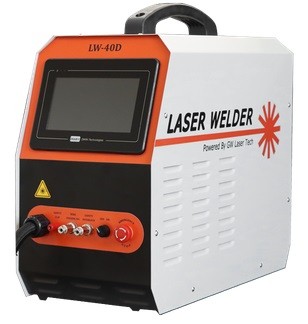

Ruční laserová svařečka Larisa

Jednoznačný progres v oblasti spojování materiálů je využití ručních laserových svařeček.

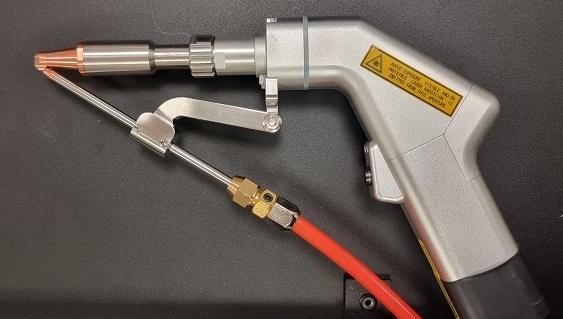

Efektivita laserového svařování ve strojovém provedení je známa již desítky let. Díky minimalizaci optických součástek došlo k radikálnímu zmenšení celého skenovacího systému, který je dobře uchopitelný ve formě svařovací pistole. Proto lze tuto dokonalou svařovací energii využívat v manuálním provedení. Benefity laserové technologie jako je rychlost, stabilita a minimální deformace vneseným teplem u této technologie zůstávají.

Laser má v porovnání s konvenčními metodami nesrovnatelně lepší výsledky při svařování tenkých materiálů. Největší rozdíl v rychlostech svařování je do 2 mm. Například u 1mm nerez lze při reálném nasazení ruční laserové svařečky počítat s rychlostí svařování 40 - 50 mm/s. Pro srovnání je rychlost svařování technologií TIG cca 3mm/s. Společnost TRADE s.r.o. dodává technologii včetně servisní podpory, školení a konzultace bezpečnosti, která je u laserové technologie nezbytně nutná.

Výhody ruční laserové svařečky

• Skvělé výsledky při svařování materiálů od 0.2 mm
• Snadné ovládání a nastavení parametrů
• Snadné bodování (mikrobodování) materiálů
• Okamžitá odezva zdroje při svařování
• Nastavitelná šířka svaru
• Ovlivnitelná hloubka průvaru
• Okamžitá operativa
• Wobble (rozkmit laserového paprsku)
• Výměnné špičky pro různé typy svarů
• Naváděcí červený laser
• Čištění svaru před nebo po svařování
• Možnostr pálení (dělení materiálu)

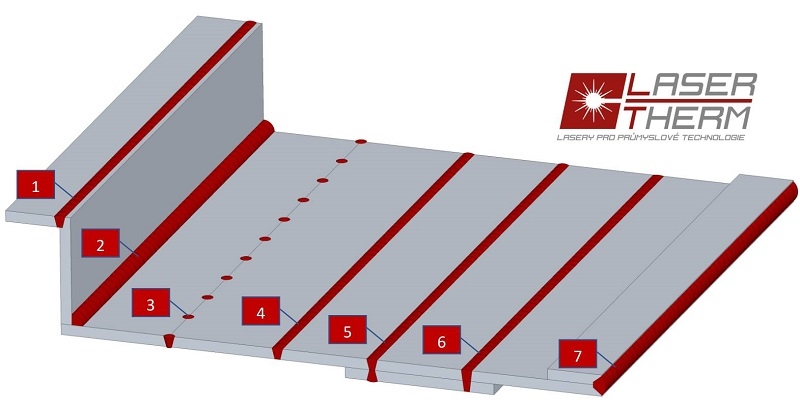

Typy svarů zhotovitelných s ruční laserovou svařečkou

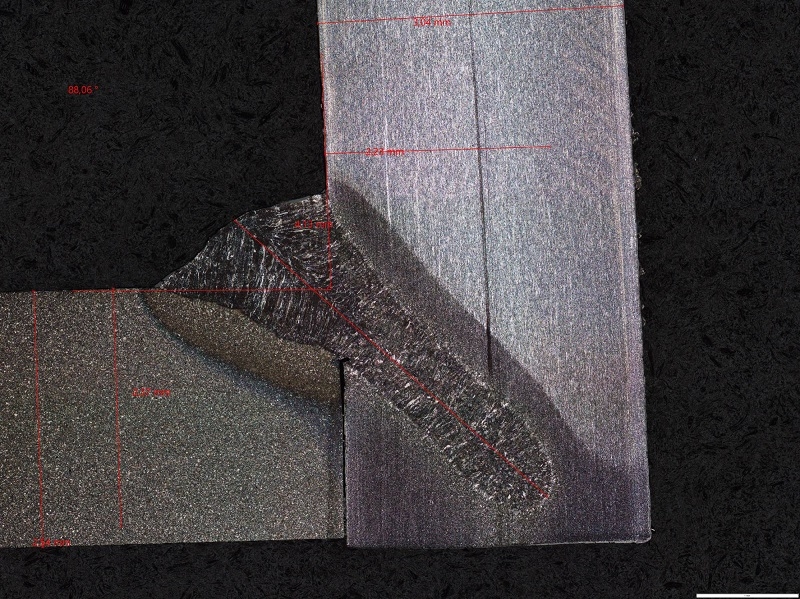

1. Rohový svar

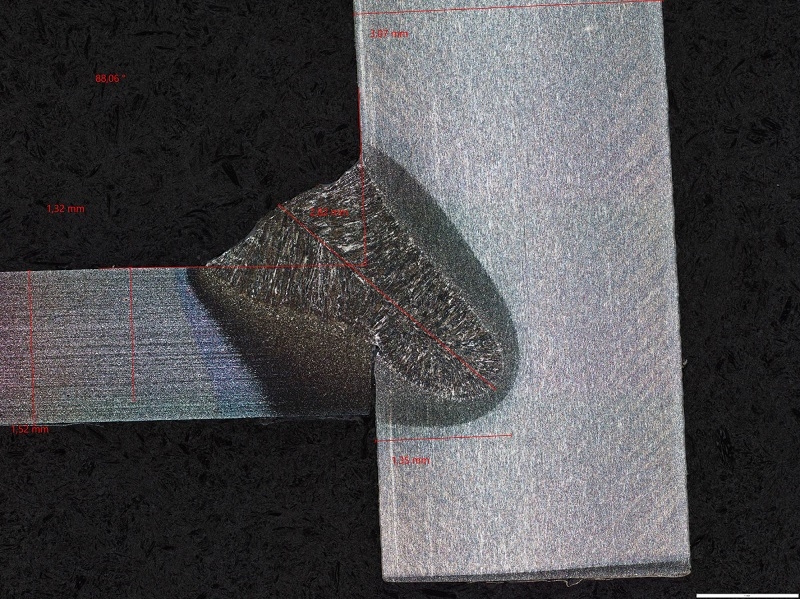

2. Koutový svar vnitřní
3. Bodový svar (stehování)
4. Svar na tupo
5. Oboustranný svar na tupo
6. Přeplátovaný svar
7. Lemový svar

Ruční laserové svařování

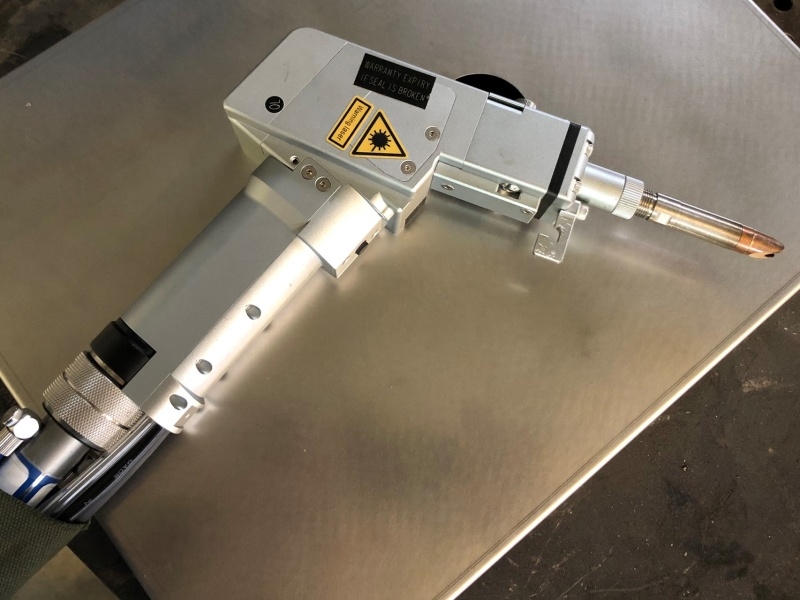

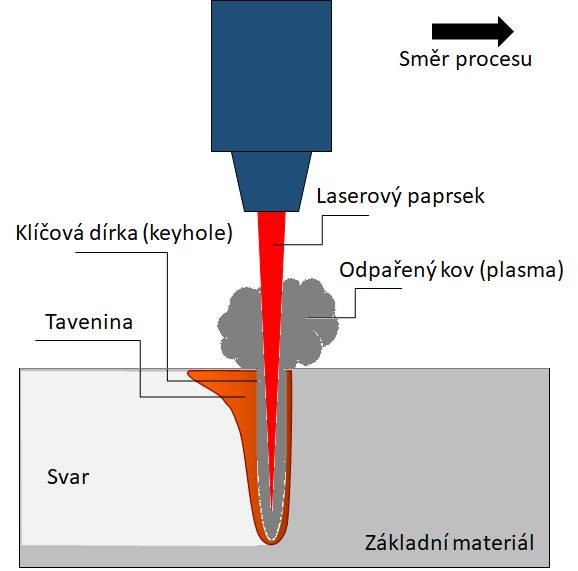

Progres století - takto lze označit ruční svařovací laserovou technologii. Základ je postaven na miniaturizaci optického systému, kdy se z mnohakilogramového rozměrného svařovacího systému vyvinula ruční laserová pistole schopná zpracovat a přenést laserové záření o výkonu kilowat. Díky optice a efektivní distribuci inertního plynu pak lze vytvářet kvalitní a pohledové svary s rychlostí až 60 mm/s. Běžná rychlost svařování se pohybuje kolem 40 mm/s. Pro porovnání - běžná rychlost svařování s TIG je cca 3mm/s.

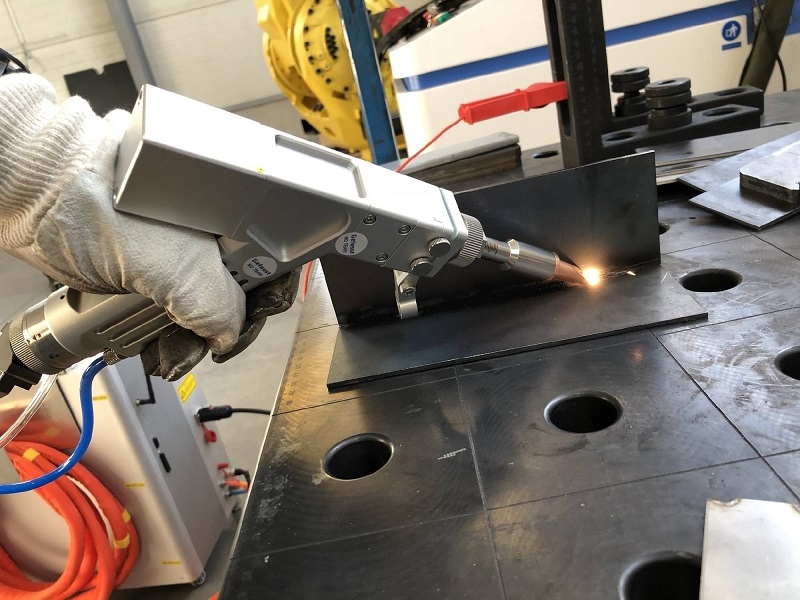

Svařování ruční laserovou svařečkou

Samotný proces svařování je velmi rychlý ve srovnání s ostatními konvenčními metodami. Samotná rychlost svařování začíná na cca 30mm/s. Maximální rychlost je pak kolem 60mm/s. Uvedené rychlosti se vztahují k síle materiálu do 2mm. Rychlost svařování ovlivňuje kvalita spasování materiálu, šířka rozkmitu laserového paprsku a nastavený výkon. Rychlosti svařování uhlíkatých ocelí jsou obdobné.

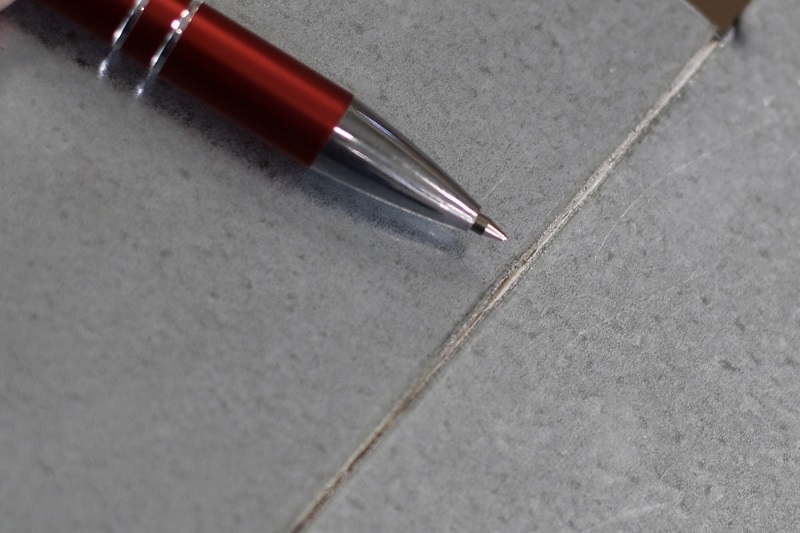

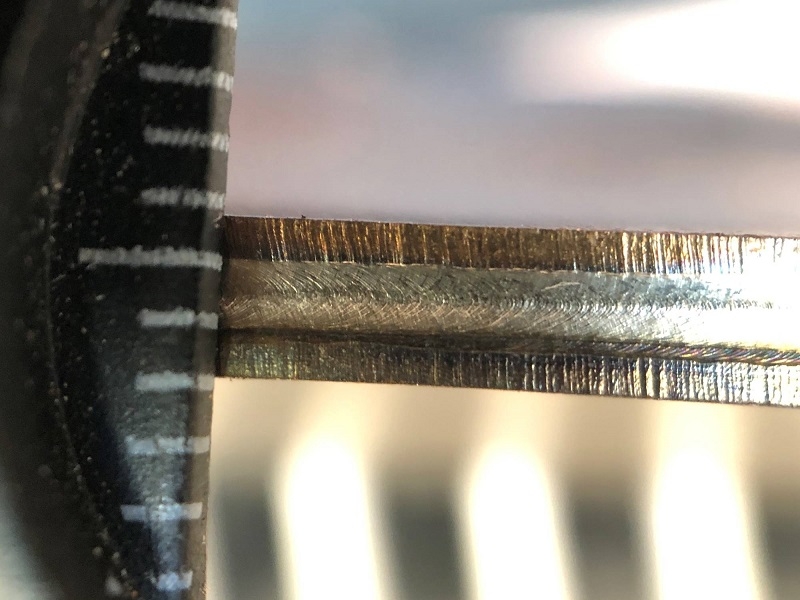

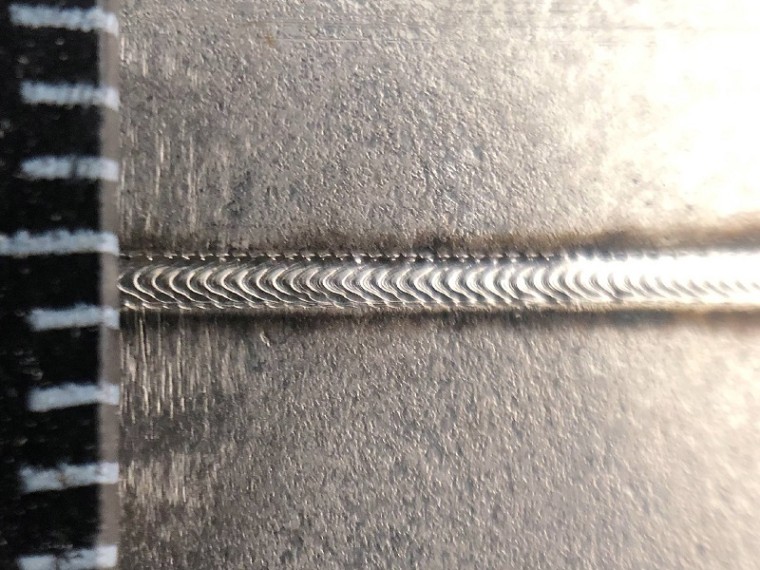

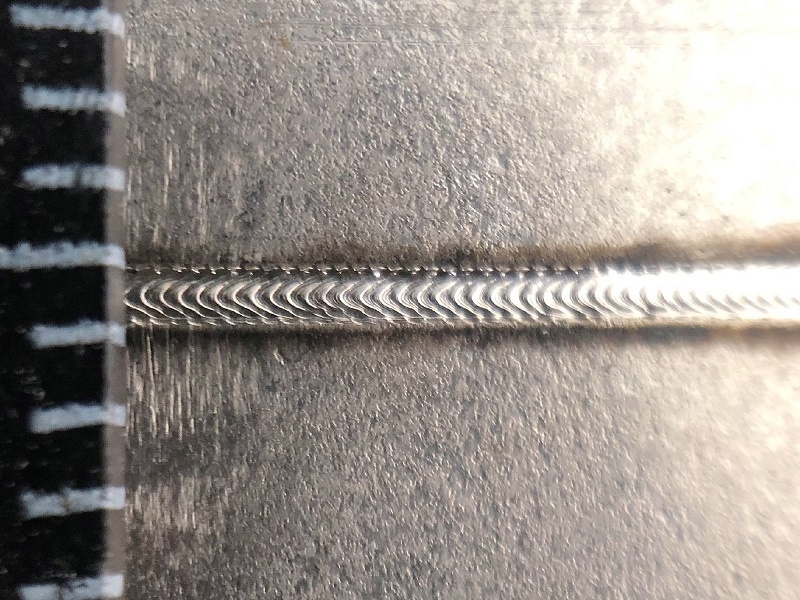

Šířka svaru se pohybuje od 0,6 mm výše. Tomu odpovídá i minimální množství vneseného tepla se kterým souvisejí minimální tepelné deformace. S horším spasováním se logicky rozšiřuje i šířka svaru.

Tolerance spasování je do 20% síly materiálu. Při větších mezerách pak doporučujeme nasadit podavač drátu, který je součástí příslušenství laserové svařečky.

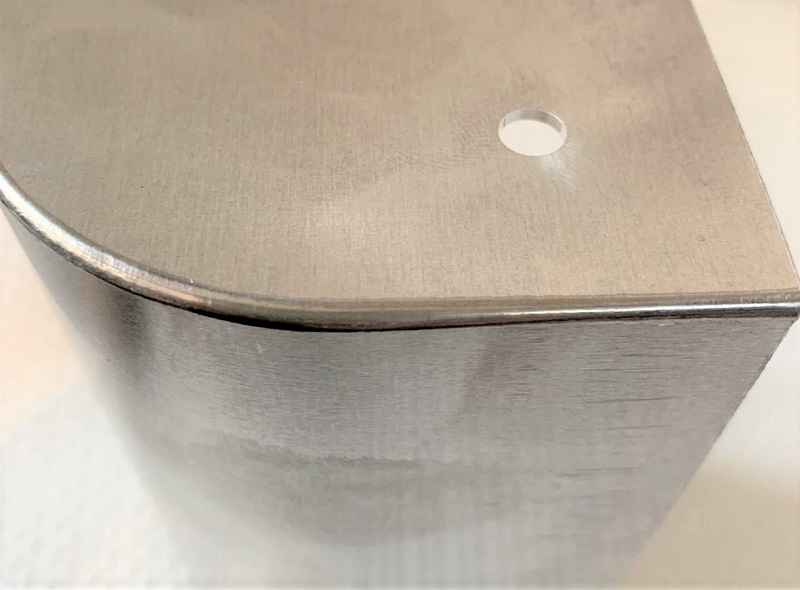

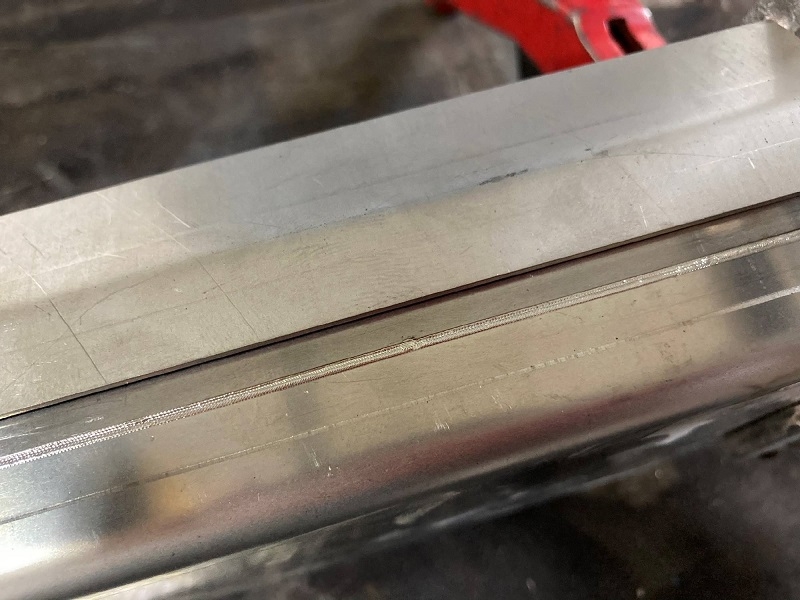

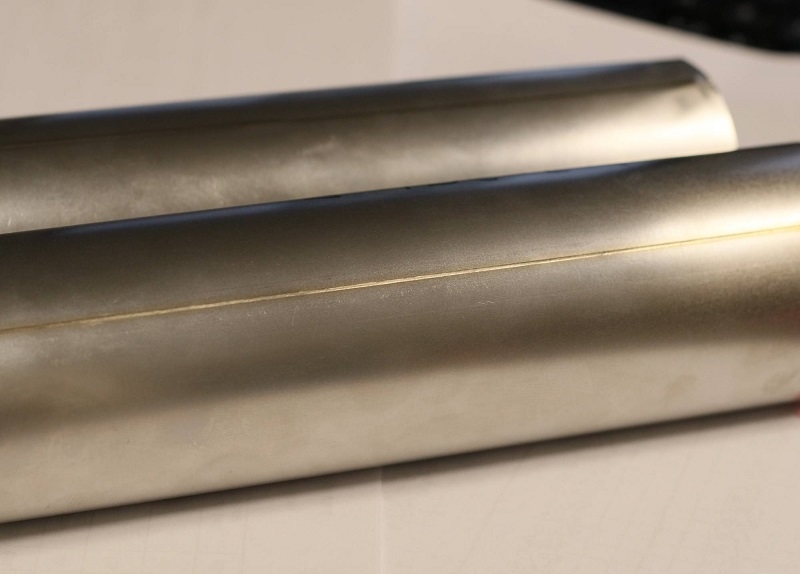

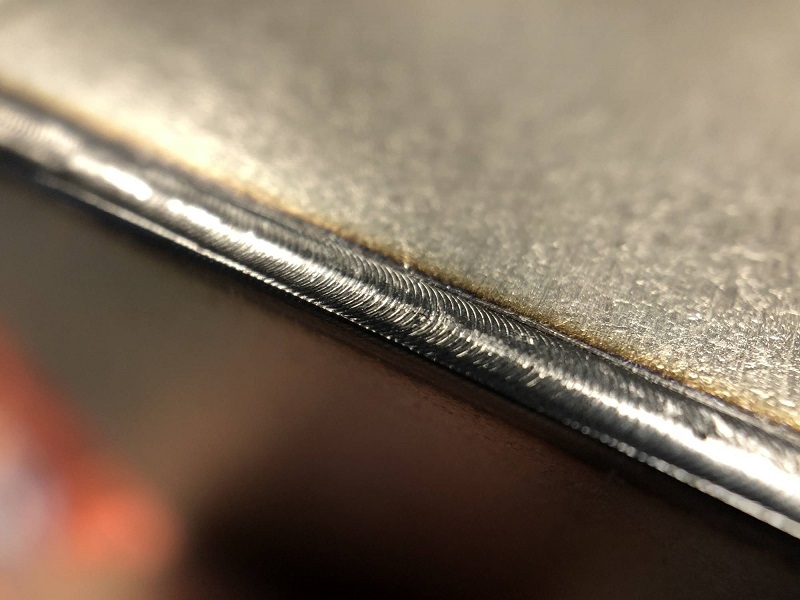

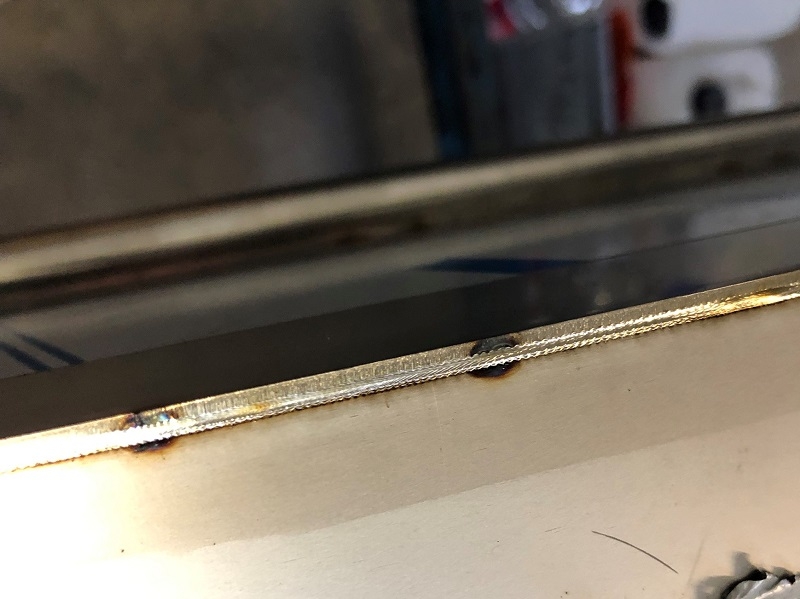

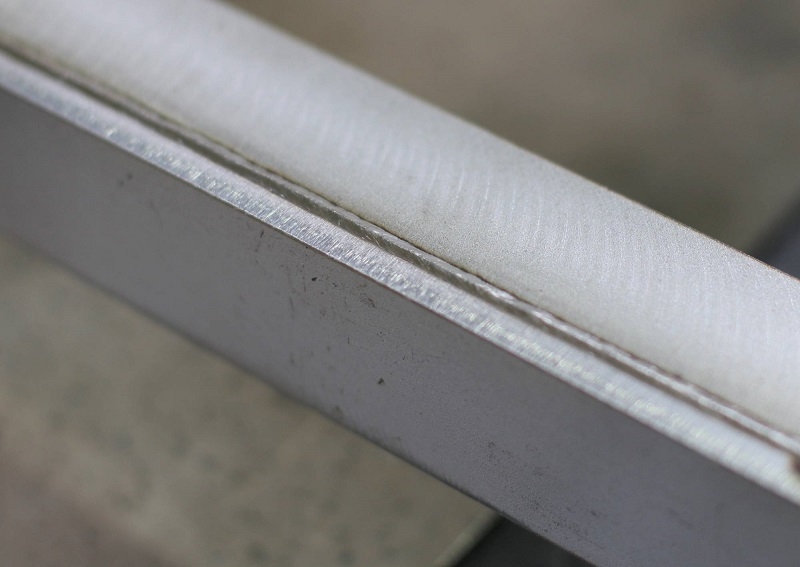

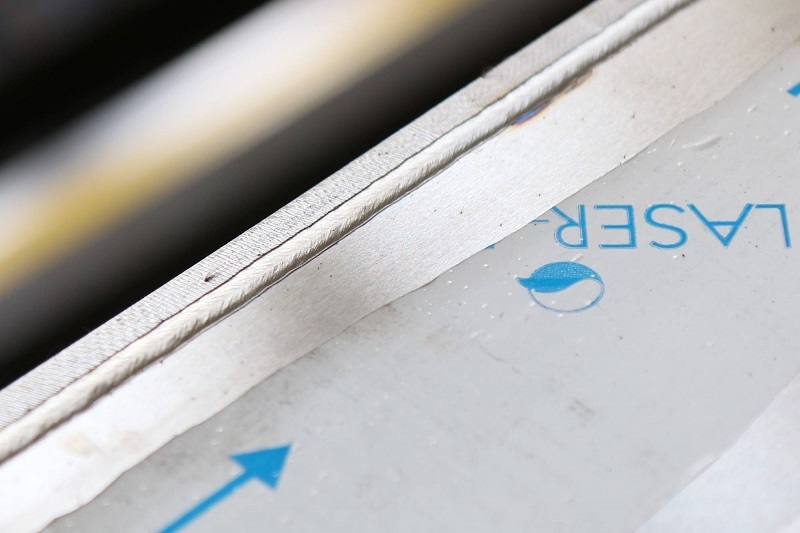

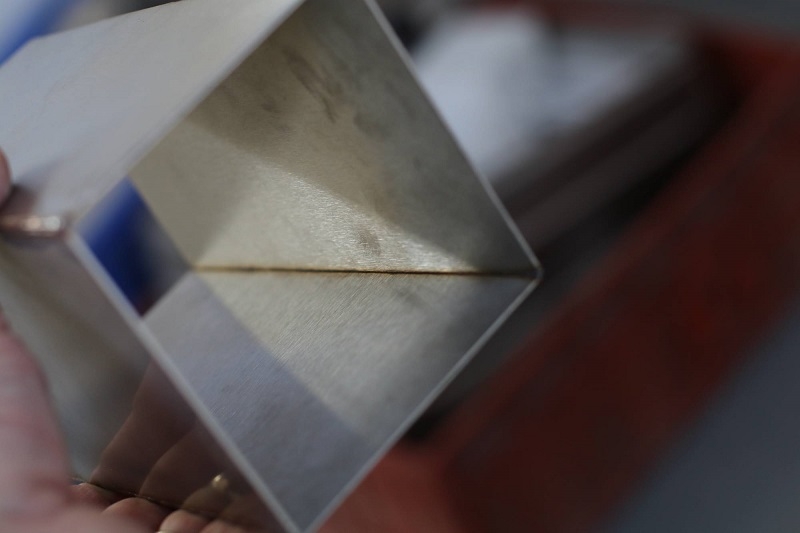

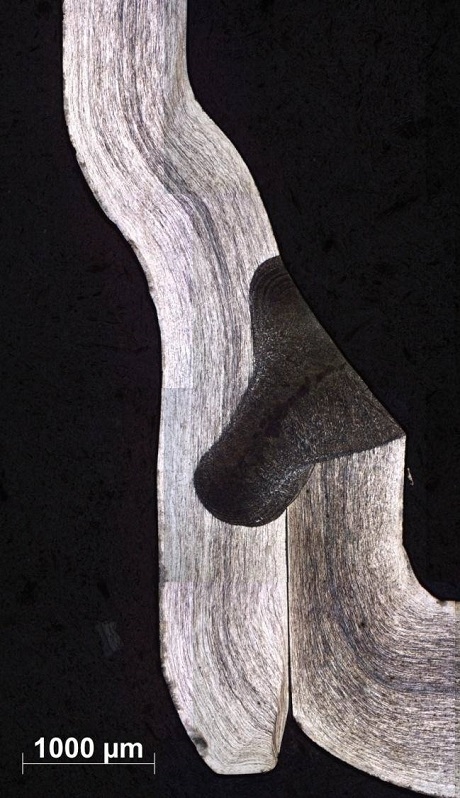

Jednoznačný přínos ručního laserového svařování je také při spojování tenkých materiálů. Plechy od 0,5 mm jsou dobře svařitelné bez viditelných tepelných deformací. Lze vytvářet malé souvislé pohledové svary bez potřeby dalších úprav (broušení, čištění). Velmi dobré výsledky máme i při ručním svařování tenkých pozinkovaných plechů o síle 0,8 mm viz obrázky v galerii. Při zaměření na detail laserového svaru je vidět jak samotný svar navazuje na pozinkovaný plech bez jakéhokoli opalu.

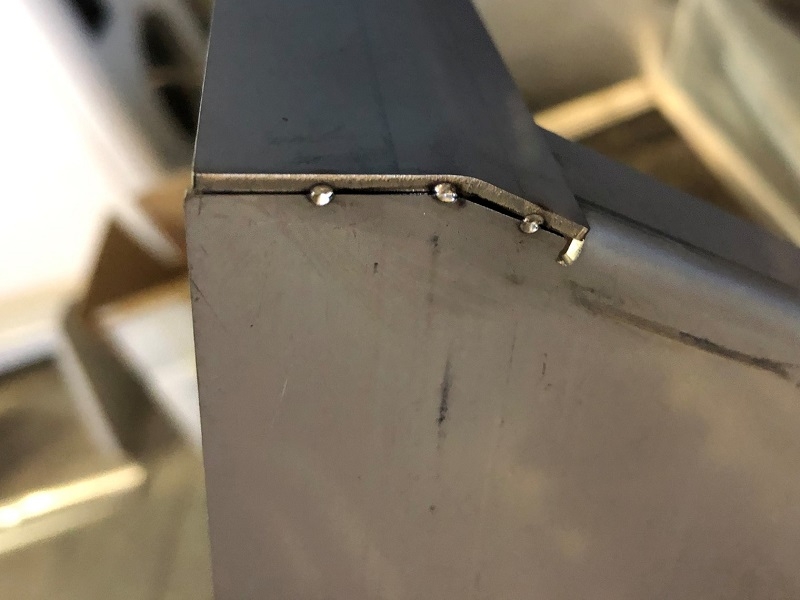

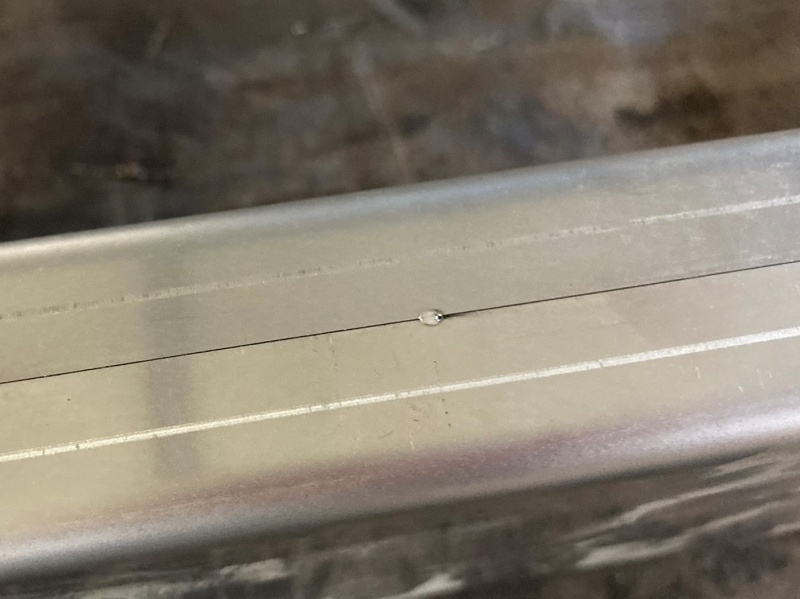

Bodování ručním laserem

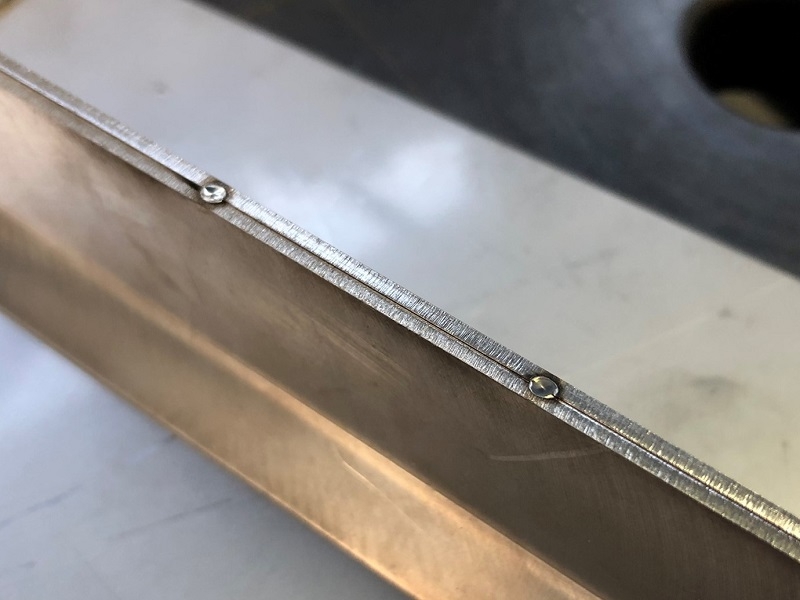

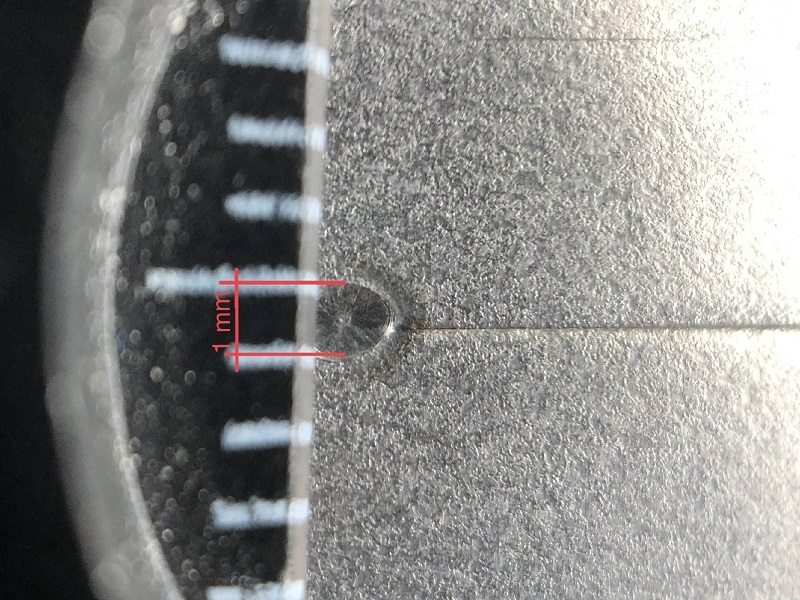

Nezanedbatelným bonusem ruční laserové svařečky je i proces bodování. Součástí laserového systému je i pilot laser. Jde o formu laserového ukazovátka, které označuje místo dopadu laseru vytvářejícího svar. Díky tomu můžete velmi přeně pozicovat samotné body anebo svary. Vzhledem k přesnému řízení svařovací energie lze vytvářet velmi malé body s minimálním průvarem nebo velké pevné stehy. Velikost může být od 1 mm do 5 mm. I při bodování (stehování) je tepelně ovlivněná oblast minimální. Svařované body lze pak snadno "překrýt" samotným svarem. Výsledkem je opět tenký pohledový svar bez znatelných bodových svarů.

Čištění ručním laserem

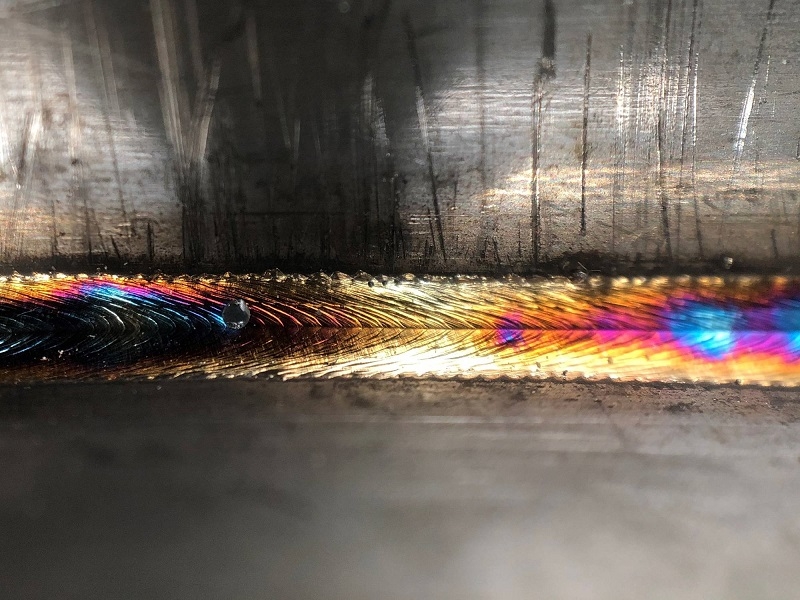

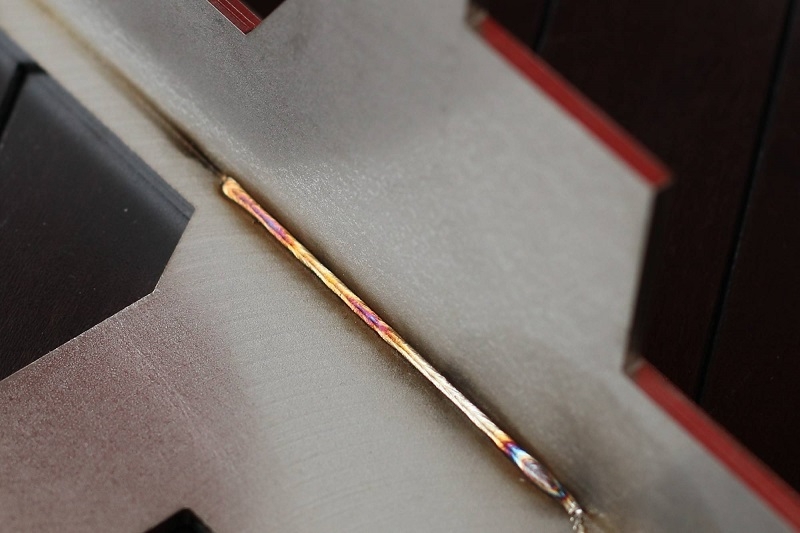

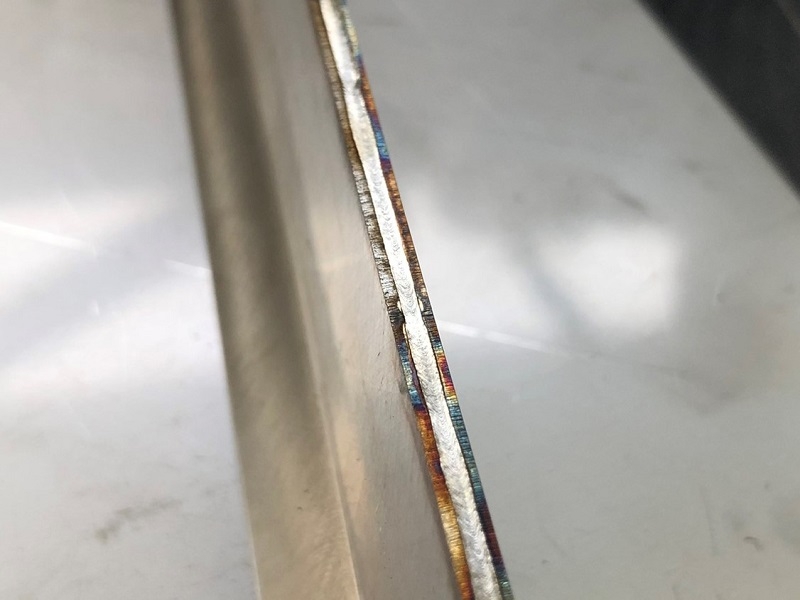

Dalším bonusem ruční laserové svařečky je možnost čištění před svařováním nebo po svařování. Nejvíce se tato metoda používá pro sbavení zabarvené zony při svařování nerezových svarů. Šíře očištěné plochy je v případě zařízení Larisa 5mm, v případě zařízení IPG LightWeld až 15mm. Tato metoda je velice rychlá a efektivní při minimálních vstupních nákladech.

Dělení - pálení ručním laserem

Dalším bonusem ruční laserové svařečky je možnost dělení - pálení materiálu.

Technologii dodáváme včetně servisní podpory, školení a konzultace bezpečnosti, která je u laserové technologie nezbytně nutná!

Ochranné prvky pro obsluhu
Jako nedílnou součást k laserové technologii dodáváme i balíček ochranných prvků pro obsluhu laserové technologie. Jde o rukavice a svařovací kuklu s odpovídajícími filtry k danému laserovému záření.

Bezpečnostní okruh
Součástí každé dodávky je elektronicky bezpečnostní okruh zajišťující vstup na laserové pracoviště a světelná signalizace upozorňující na aktivní provoz. Externí bezpečnostní okruh je jeden z hlavních bezpečnostních prvků vycházejících z požadavků norem laserového pracoviště třídy IV.

Online diagnostika
Díky integrovanému komunikačnímu modulu jsme schopni analyzovat stav laserové svářečky vzdáleně pomocí mobilního telefonu.

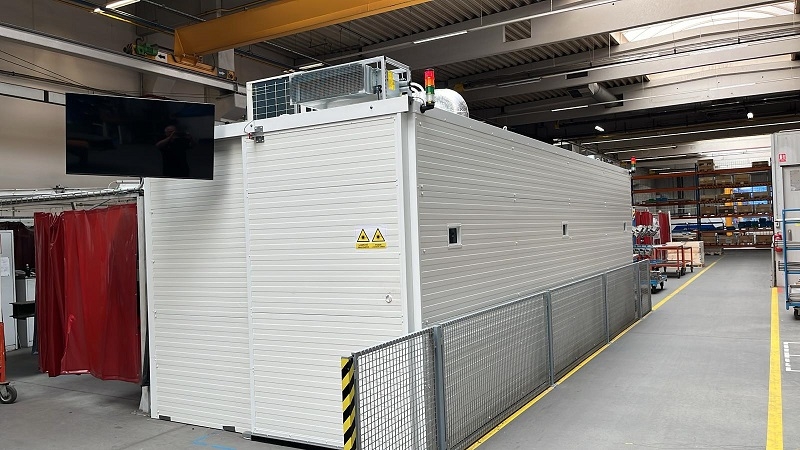

Pracoviště

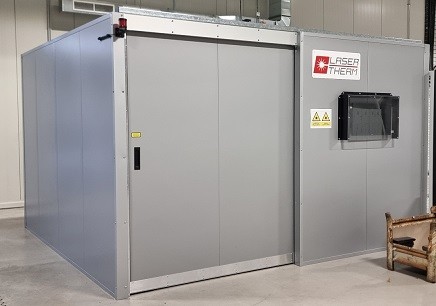

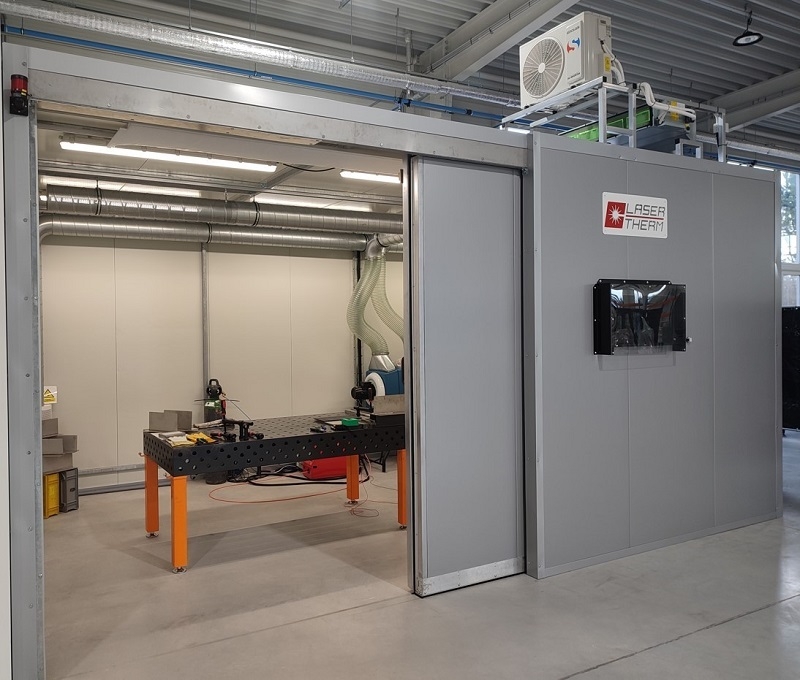

Základním požadavkem na pracoviště je světlotěsná separace od ostatního provozu. Pracoviště bude zabezpečeno bezpečnostním okruhem popsaným výše. Pokud zákazník není schopen zabezpečit odpovídající pracoviště nabízíme dodání a instalaci ochranné bezpečnostní buňky. Pracoviště laserového sváření je tvořeno ocelovou konstrukcí z ocelových profilů, která je opláštěna stěnovými tepelně izolačními panely PUR o síle 60 mm. Kotvení bezpečnostní buňky bývá standardně do stávající betonové podlahy pomocí ocelových kotev. Obsluha pracoviště může být zajištěna posuvnými dveřmi nebo otevíracími dveřmi/vraty, záleží na domluvě se zákazníkem. Buňka může být včetně osvětlení, které bude zajištěno LED panely. Další specifikace buňky záleží na přání zákazníka, zda bude chtít klimatizační jednotku, odsávací zařízení, kamerový systém apod. Dodávka buňky bude splňovat níže uvedené normy a nařízení vlády:

• Nařízení vlády č. 291/2015 Sb, Nařízení vlády o ochraně zdraví před neionizujícím zářením

• Laser je dle ČSN 60825-1 zařazen do třídy 4.
• Laserová buňka bude splňovat normu ČSN 60825-4
• Zabezpečení a dodávané ochranné pomůcky budou dodány dle ČSN 60825-1

Ruční laserovou svařečku máme k dispozici v našem DEMO centru v Jihlavě kde provádíme praktické zkoušky a aplikace, svařování vzorků, školení bezpečnosti svařování. Tímto Vás zveme k návštěvě našeho DEMO centru.
